E53_SC1
本示例将演示如何在 BearPi-HM_Nano 2 开发板上使用 E53_SC1 读取温度 、湿度、光照强度，当光照强度过低时，开启补光灯补光。
一、准备工作
参考BearPi-HM_Nano 2 十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。
二、硬件设计

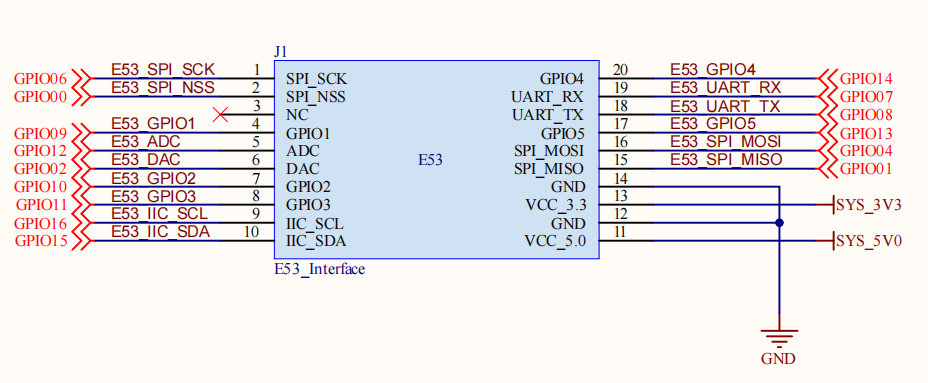

本案例将用到 E53_SC1 智慧路灯扩展板与 BearPi-HM_Nano 2 开发板，其中 E53_SC1 扩展板原理图如下，光照强度传感器 BH1750 是通过 I2C 来驱动，灯是通过 GPIO_10 来控制。
E53_SC1 智慧路灯扩展板与 BearPi-HM_Nano 2 开发板安装如下图所示
三、软件设计
主要代码分析
打开device\bearpi\bearpi_hm_nano2\app\A1_kernal_thread\thread_example.c，首先调用 E53_SC1_Init() 函数初始化 E53_SC1 所接的引脚的功能，然后循环调用 E53_SC1_Read_Data() 函数读取光照强度并通过串口打印出来，当光照强度过低时，开启灯
static void ExampleTask(void)
{
int ret;
float Lux;
ret = E53SC1Init();
if (ret != 0) {
printf("E53_SC1 Init failed!\r\n");
return;
}
while (1) {
printf("=======================================\r\n");
printf("*************E53_SC1_example***********\r\n");
printf("=======================================\r\n");
ret = E53SC1ReadData(&Lux);
if (ret != 0) {
printf("E53_SC1 Read Data failed!\r\n");
return;
}
printf("Lux data:%d\r\n", (int)Lux);
if (Lux < MIN_LUX) {
LightStatusSet(CTL_ON);
} else {
LightStatusSet(CTL_OFF);
}
usleep(TASK_DELAY_1S);
}
}
E53_SC1 API分析
本案例主要使用了以下API完成温度 、湿度、光照强度读取。
E53SC1Init()
int E53SC1Init(void);
描述：
初始化E53_SC1。
E53SC1ReadData()
int E53SC1ReadData(float *data);
描述：
读取光照强度。
参数：
| 参数名 | 描述 |
|---|---|
| data | data,光照强度数据指针。 |
LightStatusSet()
void LightStatusSet(E53SC1Status status);
描述：
控制补光灯开关
参数：
| 参数名 | 描述 |
|---|---|
| status | ON开，OFF关闭。 |
四、编译调试
修改 BUILD.gn 文件
修改device\bearpi\bearpi_hm_nano2\app路径下 BUILD.gn 文件，指定 e53_sc1_example 参与编译。
# "C1_e53_sf1_mq2:e53_sf1_example",
# "C2_e53_ia1_temp_humi_pls:e53_ia1_example",
"C3_e53_sc1_pls:e53_sc1_example",
# "C4_e53_sc2_axis:e53_sc2_example",
# "C5_e53_is1_infrared:e53_is1_example",
# "C6_e53_st1_gps:e53_st1_example",
运行结果
示例代码编译烧录代码后，按下开发板的 RESET 按键，通过串口助手查看日志，会打印光照强度信息。用手遮住扩展板，补光灯会自动开启。
=======================================
*************E53_SC1_example***********
=======================================
Lux data:53.33
=======================================
*************E53_SC1_example***********
=======================================
Lux data:53.33
